有刷電機和無刷電機是比較常見的兩種電機,定子的繞線也有所區別,使用適合的繞線機設備,才能確保繞線工序的正常工作,那么全自動馬達繞線機繞無刷和有刷定子有什么不同?如何選擇設備呢?下面諾元簡單的給大家介紹一下吧!
一、無刷與有刷定子繞線的核心差異
1.結構與繞線位置
有刷電機:
繞線位置在轉子,需要跨槽繞制,需特別注意避免傷線和斷線,結構相對簡單,傳統繞線方式易于操作。繞線工藝成熟穩定,設備需求以基礎功能為主,成本較低。
無刷電機:
繞線位置在定子,分為內繞(槽口向內)和外繞(槽口向外)兩種方式,對設備精度和配置要求更高,繞線工藝復雜度。
內繞:采用針式繞線機,需要高精密導軌和伺服控制系統,配置要求高,繞線更精密
外繞:采用飛叉繞線機,速度可達2900r/min以上,適用于航模、無人機等場景,效率高但配置需求低于內繞
2.性能需求差異
有刷電機:響應速度快,起動扭矩大,適用于對速度控制和環境要求不高的場景。
無刷電機:低干擾、噪聲低、壽命長,適用于對精度和環境要求高的場景,設備成本和維護要求更高。
二、無刷定子繞線設備的選擇要點
1.定子槽口方向
槽口向內:選擇針式繞線機,適用于水泵、吹風筒、電動工具等內繞產品,配置高,繞線精密。

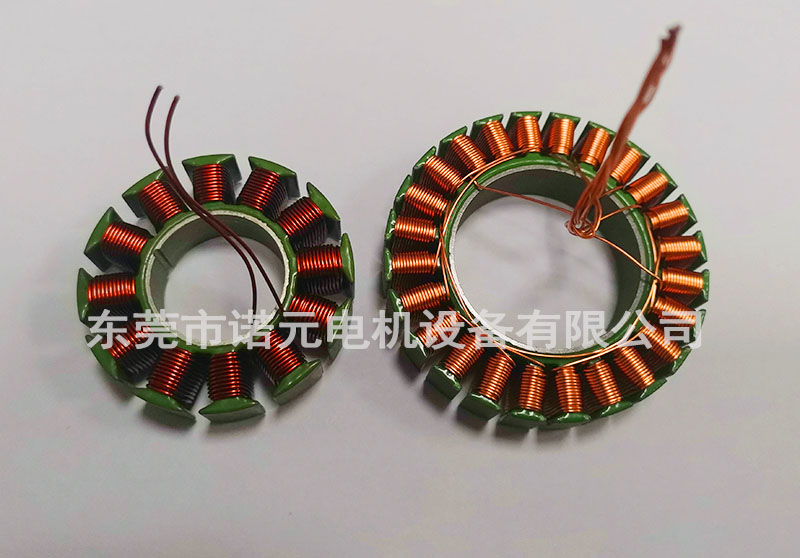

槽口向外:選擇飛叉繞線機,適用于航模電機、筋膜槍、無人機電機等外繞產品,效率高,覆蓋范圍廣。
2.定子尺寸參數
外徑大小:根據定子外徑選擇工位數(如兩工位、四工位、六工位),外徑越小,可選工位數越多,繞線速度越快。
高度:高度較高的定子(如滾筒類電機)需考慮擺針方式和過線方式,避免繞線難度增加。
2.線徑與繞線方式
線徑大小:細線(<0.1mm)需精密繞線機控制張力,避免斷線;粗線(>0.8mm)需降低繞線速度,確保線圈緊密性。
多線并繞:需配備準確張力控制、同步繞線功能和復雜排線系統,確保多根線材均勻繞制。
3.設備性能與配置
穩定性:設備穩定性是繞線效果的關鍵,需選擇經過市場驗證的成熟機型。
生產效率:根據生產規模選擇繞線速度匹配的設備,避免效率瓶頸。
核心配置:高配置設備(如伺服控制系統、高精密導軌)可提升繞線精度,但需平衡成本與需求。
4.換型靈活性與兼容性
模具換型:選擇換型靈活的設備,減少生產中斷時間。
兼容性:設備需兼容不同型號定子,適應多品種生產需求。
5.預算與售后服務
設備價格:根據預算選擇性價比高的設備,避免過度追求低價導致性能不足。
廠家實力:選擇有技術實力和售后保障的供應商,確保設備長期穩定運行。
三、有刷定子繞線設備的選擇要點
1.基礎功能需求
有刷電機繞線工藝成熟,設備需求以基礎功能為主,雙飛叉繞線機可解決跨槽繞線問題。
2.成本與維修便利性
有刷電機設備成本較低。
3.維修方便
適合對成本敏感的生產場景。
4.生產規模匹配
根據生產規模選擇設備效率。避免設備能力過剩或不足。
全自動馬達繞線機繞無刷和有刷定子有什么不同?如何選擇設備?以上已經做了簡單的講解,希望這些知識可以幫助到大家!
